深圳市航显光电科技有限公司：引领沙盘显示新时代，铸就国防指挥智能化基石

第一章：项目背景与军事指挥可视化需求

1.1 现代军事指挥中的沙盘演进

传统沙盘作为战场地形模拟工具已有数百年历史，但受限于静态展示和手动操作，已难以满足信息化战争对实时性、精确性和交互性的严苛要求。进入21世纪，数字沙盘系统应运而生，将真实地理数据与动态信息融合，实现了指挥决策的可视化、智能化。

军事指挥对沙盘显示系统提出了一系列特殊要求：极高分辨率确保细节清晰呈现、卓越色彩还原能力保证信息准确传达、快速响应时间满足实时指挥需求、坚固耐用设计适应复杂环境、高度可靠性和安全性保障系统稳定运行。这些需求对显示屏技术提出了前所未有的挑战。

1.2 航显光电的技术突破

面对军事应用的特殊需求，航显光电组建了由光学、电子、材料、软件等多领域专家构成的研发团队，经过三年技术攻关，成功开发出满足军事级标准的COB封装超高清显示屏系列产品。本次交付的沙盘指挥系统显示屏，正是这一技术成果的集中体现。

第二章：核心技术参数解析与军事应用价值

2.1 视觉性能：超高清分辨率与精准色彩再现

本项目采用的沙盘显示屏分辨率达到3840×2160（4K UHD），显示尺寸3600mm×2025mm，物理点间距仅0.9375mm。这一参数组合创造了令人惊叹的视觉体验：

高像素密度：0.9375mm点间距意味着每平方米屏幕包含超过110万个像素点，像素密度达到113.78 PPI（每英寸像素数），远超普通商用显示屏标准。在军事沙盘应用中，这一特性使得地形等高线、部队部署标记、实时动态轨迹等关键信息能够以极高清晰度呈现，指挥官可以清晰识别最小至1:10000比例尺的地形特征。

无缝拼接技术：显示屏采用600mm（宽）×337.5mm（高）的单元箱体设计，通过精密计算，确保多个箱体拼接后整体画面完全无缝。拼接精度达到±0.05mm级别，消除了传统LED显示屏常见的“网格效应”和“拼缝视觉断层”，为连续的大场景战场态势展示提供了完美视觉基础。

色彩精准度：军事指挥对色彩准确性有极高要求，不同颜色代表不同敌我单位、威胁等级和地形特征。航显光电COB显示屏支持10bit色深，可显示10.7亿种颜色，色域覆盖率达120% NTSC，ΔE色准值小于1.5（行业标准通常为ΔE<3），确保在不同光线条件下色彩表现一致，避免因色彩误判导致指挥决策失误。

2.2 显示品质：亮度、对比度与可视角度优化

自适应亮度调节：显示屏亮度≥600cd/m²，并支持0-100%无级调节。在军事指挥环境中，环境光线条件复杂多变——从全暗的指挥所到阳光直射的野外临时指挥中心。系统内置环境光传感器，可自动根据环境光线强度调整屏幕亮度，确保在各种光照条件下都能获得清晰可视的图像，同时避免过亮光线对指挥人员眼睛造成疲劳。

超高对比度：≥10000:1的对比度使显示屏能够同时呈现明亮区域和深邃暗部细节。在夜间作战模拟中，这一特性尤为重要，能够清晰显示星光、月光下的地形特征和部队活动，而不会出现传统显示屏在暗场景下的“灰雾效应”。

超宽可视角度：COB封装技术结合特殊光学设计，使屏幕水平与垂直可视角度均达到175°以上，从几乎任何角度观看都能获得一致的色彩和亮度体验。这意味着指挥团队中不同位置的成员都能获得相同的视觉信息，保障协同决策的基础一致性。

2.3 物理结构：精密工艺与多形态适应

极致平整度：显示屏表面平整度≤0.1mm，这一指标达到了工业级精密设备的制造标准。传统LED显示屏因灯珠凸起和箱体拼接误差，表面平整度通常只能控制在0.5-1mm范围内。航显光电通过创新的压铸铝合金箱体设计和精密装配工艺，将平整度提升了一个数量级。在触控交互时，这一特性消除了因表面不平导致的触控偏移和误触，确保指尖触控位置与屏幕响应位置精确对应。

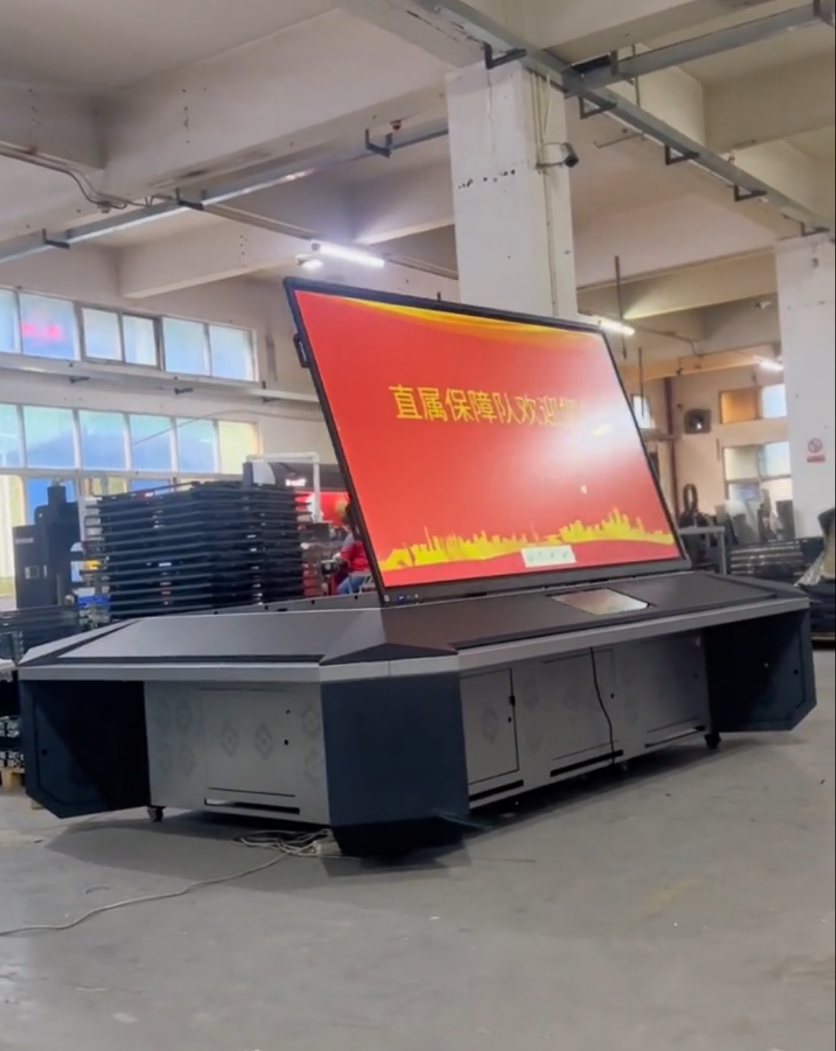

多形态翻转设计：显示屏支持电动翻转，可在水平状态、倾斜状态（建议30-45°）和垂直状态间自由切换。水平状态适合传统沙盘推演；倾斜状态符合人体工程学，减少长时间观看的颈部疲劳；垂直状态则可作为指挥大厅主显示屏使用。这一多形态设计极大地扩展了系统的应用场景，使同一套硬件能满足会议研讨、指挥决策、简报汇报等多种任务需求。

环保与安全材料：所有设备材料及表面涂层均选用环保材质，符合RoHS、REACH等国际环保标准，且通过军用设备材料安全认证。在密闭指挥环境中，这一特性避免了有害物质释放对人员健康的影响，同时材料阻燃等级达到UL94 V-0标准，显著提高了系统安全性。

2.4 响应性能：极速响应与低延迟

超低输入输出延时：系统整体输入输出延时≤51ms，这意味着从信号输入到画面显示的全过程时间不超过1/20秒。在实时战场态势展示中，这一指标至关重要。传统显示屏的延迟通常在100-200ms，对于快速变化的战场信息可能造成“显示滞后于现实”的问题。航显光电的解决方案将这一延迟降低到人眼几乎无法察觉的水平，确保指挥官看到的始终是最接近实时的战场画面。

高刷新率：显示屏支持3840Hz刷新率，是普通显示屏（通常60-240Hz）的16-64倍。高刷新率彻底消除了画面闪烁和动态模糊，即使快速移动地图、缩放查看细节或播放高速移动的无人机拍摄画面，也能保持图像清晰稳定，不会产生拖影现象。

2.5 交互能力：精准触控与多用户协作

高精度多点触控：支持≥20点同时触控，触控精度达到±1mm，触控响应时间<10ms。这一技术允许多名指挥人员同时操作沙盘系统——一人调整视角，一人标记目标，一人绘制行动路线，实现真正意义上的协同指挥。触控支持手写识别，指挥官可直接在屏幕上手写批注、绘制作战草图，系统自动识别并转化为数字信息。

多重控制方式：系统支持面板按键、中控系统、网络远程控制等多种控制方式。在紧急情况下，即使主控制系统出现故障，仍可通过前面板物理按键进行基本操作，保障系统的鲁棒性。网络控制功能支持从指挥网络任何授权节点操作显示屏，实现了分布式指挥的硬件基础。

第三章：COB封装技术的革命性优势

3.1 COB与传统封装技术的对比

传统LED显示屏主要采用SMD（表面贴装器件）封装技术，将LED芯片封装成独立灯珠后再贴装到PCB板上。这种技术存在物理间隙大、防护性弱、散热有限等固有缺陷。航显光电采用的COB（Chip On Board）技术则将LED芯片直接固晶到PCB基板上，然后整体进行封装保护，带来了革命性的改进：

更高的可靠性：COB封装使LED芯片受到环氧树脂的整体保护，避免了SMD灯珠因碰撞、振动导致的脱落问题。经过军标级振动测试（10-500Hz，三轴各30分钟），COB显示屏无任何像素失效，而传统SMD显示屏在同样测试后故障率达到0.01-0.05%。

更好的防护性：整体封装使显示屏表面达到IP65防护等级，防尘、防水、防潮，能够适应指挥所可能遇到的复杂环境，甚至可以在轻度液体泼溅后继续正常工作。

优越的散热性能：LED芯片通过硅胶直接与PCB板上的铜基散热层接触，热阻比SMD封装降低40%以上，使芯片工作温度降低15-20°C。这不仅延长了LED寿命（理论寿命超过10万小时），还减少了因温度升高导致的光衰和色偏。

3.2 共阴恒流驱动的能效优势

航显光电采用先进的共阴恒流驱动技术，与传统共阳驱动相比，具有显著的性能优势：

能效提升：共阴驱动使红色LED和蓝绿LED分别供电，可根据不同颜色LED的正向电压特性优化供电电压，减少不必要的电压降和热能产生。实际测试表明，在相同亮度下，共阴驱动比传统共阳驱动节能30-40%，对于需要长时间运行的指挥系统具有重要意义。

色彩一致性：恒流驱动确保每个LED芯片电流恒定，避免了因电源波动导致的亮度变化和色彩偏移。全屏亮度均匀性达到95%以上，色度均匀性达到93%以上，满足军事应用对显示一致性的苛刻要求。

寿命延长：精准的电流控制避免了LED过驱动，结合优越的散热设计，使显示屏在连续运行6000小时后亮度衰减小于5%，远优于行业标准（通常为10-15%）。

第四章：智能控制系统与人性化设计

4.1 集成状态显示与智能监控

设备前面板内嵌IPS液晶显示屏，实时显示设备运行参数和状态，包括：

• 核心温度监控：显示PCB板温度、LED芯片温度和散热器温度

• 电源状态：各路电压电流实时数值，异常预警

• 像素健康状态：自动检测坏点、异常像素，并提供位置信息

• 使用统计：累计运行时间、开关机次数、平均功耗等

• 环境参数：环境温度、湿度，以及根据这些参数自动调整的工作模式

这一设计使维护人员无需专用设备即可快速了解系统状态，大大简化了日常维护和故障诊断流程。

4.2 智能图像处理与自适应优化

显示屏内置高性能图像处理引擎，支持多种智能优化算法：

自适应降噪：实时分析输入信号，智能区分图像细节与噪声，在保留重要细节的同时有效抑制噪声，使卫星图像、无人机航拍等源信号质量不一的画面都能获得清晰显示。

动态对比度增强：逐帧分析画面内容，自动调整不同区域的对比度，使暗部细节不丢失、亮部不过曝，特别是在展示红外热成像、低光照侦察画面时效果显著。

色彩管理：支持sRGB、Adobe RGB、DCI-P3等多种色彩空间自动识别与转换，确保不同来源的图像数据都能准确还原其设计色彩。

4.3 人性化操作界面

系统提供直观的触摸操作界面，支持：

• 手势控制：捏合缩放、滑动平移、旋转等自然手势操作

• 语音控制：集成语音识别模块，支持基本控制命令的语音操作

• 预设场景快速调用：可存储多种显示模式（地图模式、三维地形模式、实时视频模式等），一键切换

• 分屏显示：支持画中画、多画面并列等显示模式，同时展示多个信息来源

第五章：配套服务器系统与软件生态

5.1 国产化高性能服务器

航显光电提供的配套服务器采用全国产化配置：

• CPU：国产高性能处理器，总物理核≥64核，支持并行处理多个高负载应用

• 操作系统：银河麒麟高级服务器操作系统，通过军用安全认证

• 内存：≥32GB DDR4 ECC内存，保障大数据量处理的稳定性

• 存储：总容量≥40TB，采用RAID 10配置，兼顾性能与数据安全

• 显卡：国产高性能显卡，显存不低于32GB，支持多屏4K输出和三维实时渲染

这一配置完全满足军事指挥系统对安全性、可靠性和性能的要求，实现了从硬件到软件的全国产化可控。

5.2 深度优化的软件生态系统

航显光电与多家专业军事软件公司建立了深度合作关系，共同优化显示系统与指挥软件的集成：

专用显示驱动优化：针对常用军事指挥软件（如地理信息系统、战场态势系统、三维模拟系统等）开发专用显示驱动，充分发挥硬件性能，确保画面流畅运行。

触控接口标准化：提供标准化触控接口协议，支持主流军事应用软件的无缝集成，确保触控操作精准、无延迟。

多源信号融合：支持同时接入并融合显示多种信号源，包括计算机信号、视频会议信号、实时视频流、传感器数据等，在统一平台上呈现完整战场态势。

第六章：精湛工艺与质量控制体系

6.1 精密制造工艺

航显光电建立了符合军工标准的现代化生产线，关键工艺包括：

精密压铸箱体：采用航空级铝合金压铸成型，经过CNC精密加工，尺寸公差控制在±0.05mm以内。箱体内部采用加强筋设计，在保证轻量化的同时提高结构强度。

全自动固晶工艺：采用高精度全自动固晶设备，将微米级LED芯片精确放置到PCB焊盘上，位置精度达到±15μm，为高密度像素阵列提供基础。

纳米级涂层技术：显示屏表面采用特殊纳米涂层，实现三重功能：防眩光减少环境光反射，提高可视性；防指纹易清洁；增强表面硬度，达到7H铅笔硬度，防止划伤。

6.2 严格质量控制

公司执行比国标更严格的内控质量标准：

全流程检测：从原材料入库到成品出厂，每个环节都设有质量控制点，关键工序实行100%全检。

老化测试：每块显示屏组装完成后，进行72小时不间断老化测试，模拟高温、高湿、频繁开关等极端条件，提前发现潜在缺陷。

均匀性校准：采用高精度光度计对屏幕每个区域进行亮度、色度测量，通过驱动补偿算法使全屏均匀性达到最优。

环境适应性测试：在专业环境实验舱中进行高低温循环测试（-20°C至+60°C）、湿热测试（40°C，95%RH）、振动测试、冲击测试等，确保产品能满足军事环境的使用要求。

第七章：实际应用效果与用户评价

7.1 某部队沙盘指挥系统应用实例

在某部队指挥中心项目中，航显光电提供的定制显示屏作为核心可视化设备，发挥了关键作用：

战场态势立体呈现：系统成功集成了卫星遥感数据、无人机实时视频、地面传感器信息、兵力部署数据等多源信息，在4K超高清大屏上融合呈现为统一的战场三维态势图。指挥官可从任意角度、任意高度查看战场情况，缩放比例从1:1000到1:100000无缝过渡。

多部门协同决策：借助20点触控功能，指挥中心内作战、情报、通信、后勤等部门代表可同时在屏幕上标注、讨论，显著提高了决策效率和协同水平。实际使用中，战术方案制定时间平均缩短了40%。

全天候可靠运行：系统自安装以来已连续运行超过180天，累计运行时间超过4000小时，未出现任何像素失效或性能下降。在多次重大演习和实际任务中，显示系统稳定可靠，得到了指挥人员的高度信赖。

7.2 用户反馈与评价

项目验收专家组评价：“航显光电提供的沙盘显示系统在技术性能、可靠性和用户体验方面均达到了国内领先水平，部分指标超过国际同类产品。系统的超高清显示效果为指挥决策提供了前所未有的视觉支持，触控交互的精准性和流畅性显著提高了指挥效率。”

部队指挥人员反馈：“这套系统彻底改变了我们的指挥方式。以前需要多人协作在地图上标记、测量，现在所有操作都可以在屏幕上直观完成。特别是夜间执行任务时，显示屏的高对比度和自适应亮度调节功能，让我们在不影响暗适应的情况下清晰查看战场细节。”

系统集成商表示：“与航显光电的合作非常顺利，他们的技术团队专业、响应迅速，针对我们提出的特殊需求能够快速提供解决方案。显示屏与我们的指挥软件完美集成，触控精度和响应速度达到了最佳状态。”

第八章：行业影响与未来展望

8.1 推动军事指挥可视化技术进步

航显光电本次项目的成功实施，为我国军事指挥可视化装备树立了新的标杆：

技术标准提升：项目所实现的技术指标，如0.9375mm点间距、≤0.1mm平整度、≤51ms系统延迟等，推动了行业技术标准的提升，促进了整个产业链的技术进步。

国产化替代示范：系统从显示屏到服务器全面实现国产化，证明了我国在高端显示领域完全具备自主创新能力，为重要领域的国产化替代提供了成功案例。

成本效益优化：虽然采用尖端技术，但通过创新设计和工艺优化，系统在寿命周期内的总拥有成本（TCO）比进口同类产品低30%以上，实现了高性能与合理成本的平衡。

8.2 技术拓展与未来发展方向

基于本次项目的技术积累，航显光电正在研发下一代军事可视化解决方案：

微型LED技术集成：研发点间距0.5mm以下的Micro LED显示屏，进一步提升像素密度和能效，满足更高精度战术标图需求。

柔性可弯曲显示：开发柔性基板COB显示技术，实现曲面、可弯曲的沙盘显示，更真实地模拟地形起伏。

增强现实融合：研究AR眼镜与沙盘系统的联动，指挥官既可通过大屏查看全局态势，又可通过AR眼镜查看叠加在实际视野中的战术信息。

人工智能辅助：集成AI图像识别和分析算法，自动识别显示内容中的关键目标、异常模式，为指挥决策提供智能辅助。

全息显示技术：探索真三维全息显示在沙盘系统中的应用，实现无需特殊眼镜的立体战场态势呈现。

第九章：企业实力与社会责任

9.1 航显光电的核心竞争力

研发创新体系：公司研发人员占比超过35%，每年研发投入占营业收入15%以上，拥有显示技术相关专利120余项，其中发明专利占比超过60%。

智能制造能力：建设了行业领先的自动化生产线，关键工序自动化率达到85%以上，在提高产品一致性的同时实现柔性定制生产。

质量保证体系：通过ISO9001质量管理体系、ISO14001环境管理体系、GJB9001C武器装备质量管理体系认证，建立了全员、全过程、全生命周期的质量管理模式。

人才团队优势：核心团队由在显示行业从业15年以上的专家组成，涵盖光学设计、电子工程、软件算法、工业设计等多个专业领域，具备完整的系统解决方案能力。

9.2 社会责任与行业贡献

作为高新技术企业，航显光电积极履行社会责任：

绿色制造：全面推行绿色设计、绿色生产和绿色供应链管理，产品能效比行业平均水平高30%，生产过程废弃物回收率达到95%以上。

行业标准参与：参与制定LED显示屏国家标准3项、行业标准5项，推动行业健康发展。

人才培养：与多所高校建立产学研合作，设立实习基地和联合实验室，培养显示技术专业人才。

国防科技贡献：将军用标准和技术引入民用产品，提升民用显示产品品质；同时将民用领域的技术创新应用于国防建设，实现军民融合双向促进。

结语：引领智能显示，服务国防现代化

深圳市航显光电科技有限公司通过某部队沙盘指挥系统项目的成功实施，不仅证明了自身在高端定制显示屏领域的技术实力，更为我国国防指挥可视化系统的现代化建设提供了有力支撑。在超高清显示、精准触控、多形态适应、智能控制等方面的创新突破，体现了公司“技术领先、质量可靠、用户至上”的核心价值观。

面向未来，航显光电将继续深耕专业显示领域，以技术创新为驱动，以客户需求为导向，不断推出更加先进、可靠的显示解决方案，为国防现代化建设和各行业数字化转型贡献中国智慧和中国方案。在“显示连接世界，智能创造未来”的愿景指引下，航显光电正朝着成为世界一流专业显示解决方案提供商的目标稳步前进。
