【LCD防爆无缝拼接】中国人民解放军福建某部队

系统设计概述

1. 设计目标

随着LCD 液晶显示技术、嵌入式硬件拼接技术、拼接图像处理技术、高清混合矩阵技术等电视幕墙相关技术的发展，新型拼接幕墙在工程应用的终端大屏幕显示设备中得到迅速普及。

无缝液晶显示系统在信息监控、信息发布、会议、展览展示、应急调度及处理中的直观、灵活、可扩充性、网络技术适用性等优势受到各行业用户的肯定。

本技术建议书提供的液晶拼接显示系统是依据用户需求设计的，采用航显55寸无缝液晶拼接显示系统。

航显55寸无缝液晶拼接显示系统以系统工程、信息工程、自动化控制等理论为指导，将国际最卓越的光学无缝液晶显示技术、电视墙拼接技术、多屏图像处理技术、高清混合矩阵处理技术、网络技术等融合为一体，使整套系统成为一个高亮度、高分辨率、高清晰度、高智能化控制、操作先进的大屏幕显示系统，能够很好地与用户监控系统、指挥调度系统、网络信息系统等连接集成，形成一套功能完善、技术先进的交互式信息显示及管理平台。整套系统的设计已充分考虑到系统的安全性、可靠性、可维护性和可扩展性。

2. 设计技术规范和标准

本设计方案设备选型、系统设计、设备运输及安装、售后服务等严格遵循国际及国家相关标准，遵循下列标准：

◆ IEC——国际电工委员会标准

◆ ISO——国际标准化组织

◆ GB/DL——中华人民共和国国家标准

◆ CCC——中国产品强制认证标准

◆ RoHS——电子信息产品污染控制管理办法

◆ 《民用建筑电气设计规范》(JGJ/T16-92)

◆ 《低压电气设计规范》(GB45054—95)

◆ 《工业企业通讯设计规范》(GBJ9-81)

◆ 《电气装置安装工程接地装置、施工及验收规范》(GB／T50169)

◆ 《安全防范工程程序与要求》(GA/T75)

◆ 《信息技术设备(包括电气事务设备)安全规范》(GB4643-1995)

◆ 《电子计算机机房设计规范》(GB50174-93)

◆ 《电工电子产品基本环境试验规程试验方法》(GB293.1/2/3-89)

◆ 《电磁兼容试验和测量技术浪涌(冲击)抗扰度试验》(GB/T17626.5-1999)

◆ 《信息技术设备抗扰度限值和测量方法》(GB/T17618-1998)

◆ 《电子测量仪器振动试验》(GB6587.4-86)

3. 设计原则

先进性

光学无缝液晶拼接显示系统作为大型显示终端，必须确保系统的技术先进性。方案提供的航显55寸无缝液晶拼接显示系统是根据用户需求专门设计的。它将国际最卓越的无缝液晶高清晰度数码显示技术、拼接技术、多屏图像处理技术等的应用综合为一体，形成一个拥有高亮度、高清晰度、高智能化控制、操作方法先进的显示系统。

可靠性

航显具有多年显示系统生产及成功运行经验，无缝液晶拼接系统采用多项先进技术，保证系统的安全可靠性。

大屏幕系统的关键部件55寸无缝液晶拼接单元采用专业的散热防尘设计，系统平均无故障时间(MTBF)大于60000小时，保证系统7×24×365连续稳定工作。系统设备涉及的使用电压、电源、线缆选择、穿管布线、接地等均符合国家规定的相关安全标准。

扩展性

无缝液晶拼接单元采用先进的标准化、模块化、一体式结构设计，采用坚固的框架式贴板结构，支持多层多列叠加组合及弧形拼接，且拼接后的显示系统具有良好的扩展性。

系统的优势之一在于高度的系统集成性，整个系统可通过协议与监控系统、报警系统、集中控制系统、会议系统等软件对接并协调工作，可以实现监控摄像机的远程控制、信号调用，报警触发信号显示，以及监控信号在屏幕和监视器上的切换显示，使多个系统达到高度整合、集中控制、统一管理。

经济性

航显无缝液晶拼接显示系统在兼顾优良性能的同时充分考虑易维护性及经济性，具有高性能、低损耗、易维护的特点，有效降低系统运行中的维护费用。

4. 行业经验

单一的液晶拼接显示系统并不能发挥其强大功能，只有与网络监控系统、视频监控系统、告警系统、GPS定位系统、GIS信息系统、SCADA系统，以及视频会议系统、中央控制系统、音响系统等多种系统集成，才能发挥其强大的多信息、多窗口、高分辨率显示功能。我们拥有超过150个以上光学无缝液晶拼接的国内案例，对各行业的应用有着丰富的经验。

二. 系统设计

1. 需求分析

根据项目实际情况，方案着重考虑系统的先进性、经济性、可靠性和稳定性，可实现大屏拼接和周边设备的统一管控；

方案具备数字高清、模拟信号和网络流媒体信号的混合处理能力，可实现画面的单屏，跨屏，漫游，局部全屏，整屏拼接等功能。另外，系统可内嵌高清1080P解码功能，可实现网络摄像机的直接解码输入。

系统采用高稳定性的B/S架构，用户可以在网络内任何一台PC机上授权操作，规避了PC系统中毒、崩溃等问题。

本大屏幕显示墙由一套3行×4列55″无缝液晶显示屏组，屏幕上方左边及右边设计双色P3.75显示侧边及上方信息。

无缝单屏尺寸：1215.1（W)×686(H)×170(D)/LED尺寸30（5W)X152(H) (单位mm)

无缝组合尺寸：(4860) ×(2058) (单位mm)

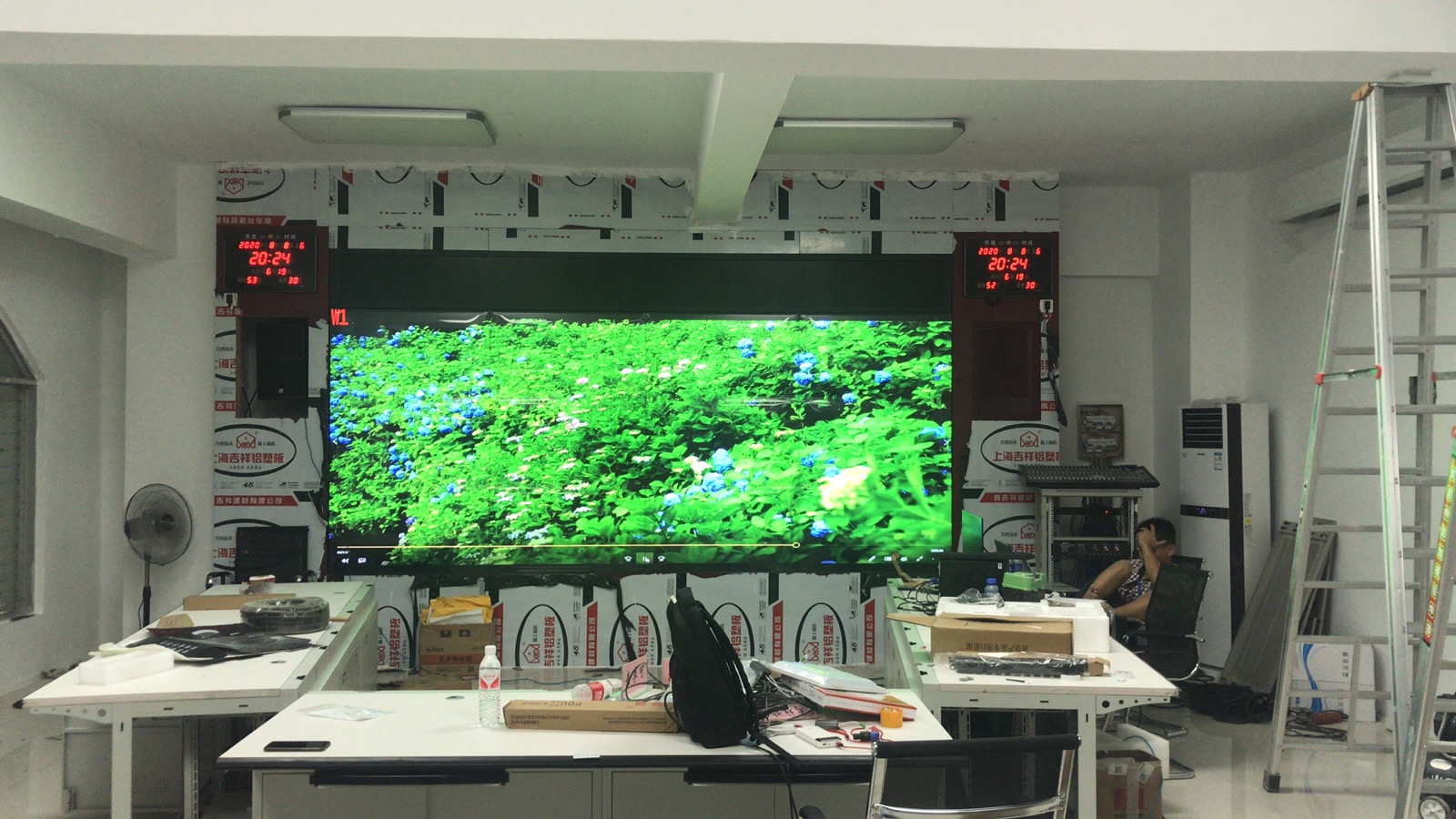

（现场实拍安装调试图）

2. 系统功能

多区块控制：界面美观，功能实用，一套软件不仅可以控制多套大屏幕，还可以控制两侧电视墙。

信号组屏功能：当前，超高分辨率GIS地图、管线图等应用层出不穷，业务服务器通常会配置多块显卡输出，我们通过信号组屏功能，可以将多个显卡输出的采集信号，从逻辑上捆绑为一个信号；这样，在开窗、切屏、漫游等操作的情况下，用户就像对一路信号操作一样；该功能广泛运用于公安、电力、煤矿、石油、水利等领域。

远程控制功能：主控中心大屏可查看，存储不同城市的模拟摄像机，IP摄像机，网络球机。

用户权限管理：将用户控制大屏幕和配置大屏幕等业务模块进行全方位权限管控，确保用户业务流管理的顺利实施。可以最大限度增加对外围设备的管控。

背光调节功能 ：可根据环境亮度情况，调节显示单元的亮度输出，达到节能环保和保护视力的作用。

定时开关机功能 ：可以设定日期时间，周期性开启或者关闭大屏幕，避免人员下班后未及时关闭大屏幕的情况。

多用户协作功能 ：可以有多个用户，按照各自级别同时管控大屏幕。
